Gestion des visioconférences Jitsi Meet

La mise à jour de Jitsi-JMB, en production à l’Université de Reims a été déployée  sur le serveur Jitsi Meet de l’asso ILArd.

Le système de réservation Jitsi-JMB permet aux membres de l’asso ILArd:

  • de planifier des réunions / Jitsi Meet,
  • d’inviter n’importe qui en tant que participant ou modérateur (un invité ou un modérateur n’a pas besoin d’être membre d’ILArd),
  • les participants sont notifiés automatiquement par mail,
  • des rappels sont envoyés automatiquement par mail,
  • les membres de l’asso ILArd peuvent synchroniser les réunions Jitsi sur leur agenda.

FOSDEM 2024

Continue la lecture

Projet « Bracelet connecté » 1/x : Configuration ESP8266 et Afficheur OLED 0.96′

Le but de ce projet est de créer un bracelet « connecté » basé sur l’ESP8266  et un petit écran OLED.

Distribution de travail : Lubuntu Ubuntu 22.04.2 LTS

1/ Logiciel.

Arduino IDE : 2.1.0 Linux

2/ Matériels

* Module NodeMCU ESP8266
https://www.gotronic.fr/art-module-nodemcu-esp8266-27744.htm

* Afficheur OLED 0,96 » I2C OLED01
https://www.gotronic.fr/art-afficheur-oled-0-96-i2c-oled01-31506.htm

* Plaque de montage rapide 400 contacts
https://www.gotronic.fr/art-plaque-de-montage-rapide-19403.htm

* Câble micro-usb

* Fils de connexion

3/ Création du répertoire de travail.

util01@station40:~$ mkdir -p ARDUINO
util01@station40:~$ cd ARDUINO/
util01@station40:~/ARDUINO$

4/ Installation de Arduino IDE.

– Télécharger la dernière version de Arduino IDE :
https://www.arduino.cc/en/software

– Copier l’archive zip dans le répertoire ~/ARDUINO

– Décompresser l’archive :

util01@station40:~/ARDUINO$ unzip arduino-ide_2.1.0_Linux_64bit.zip

– Lancer l’éditeur :

util01@station40:~/ARDUINO$ ./arduino-ide

5/ Configuration de Arduino IDE pour la prise en compte de ESP8266.

* Ajout des références de carte électronique ESP8266 :

[File][Preferences…]
Additional boards managers URLs : http://arduino.esp8266.com/stable/package_esp8266com_index.json
[OK]

* Installation de la carte ESP8266 :

[Tools][Board][Boards manager…]
BOARD MANAGER : Filter your search : esp8266
– Pour : esp8266 by ESP8266 Community
Version : 3.1.2
[INSTALL]

* Choisir la carte ESP8266 :

[Tools][Board][esp8266] : NodeMCU 1.0 (ESP-12E Module)
[Tools][Port] : /dev/ttyUSB0

6/ Test de base.

* Faire clignoter la led du ESP8266 :

[File][Examples][ESP8266][Blink]
– Compilation du sketch : [Sketch][Verify/Compile]

– Transfert du code compilé vers la carte : [Sketch][Upload]

* Scan des réseaux sans-fil :

[File][Examples][ESP8266Wifi][WifiScan]
– Compilation du sketch : [Sketch][Verify/Compile]
– Transfert du code compilé vers la carte : [Sketch][Upload]

– Ouvrir le moniteur série : [Tools][Serial Monitor]
– Vitesse : 115200 baud

7/ Branchement de l’ESP8266 et de l’affichage OLEd via la plaque de montage rapide.

– Tableau de correspondance des pins :

Pin ESP8266         Pin OLED
3.3V                Vin
GND                 GND
GPIO 5 (D1)         SCL
GPIO 4 (D2)         SDA

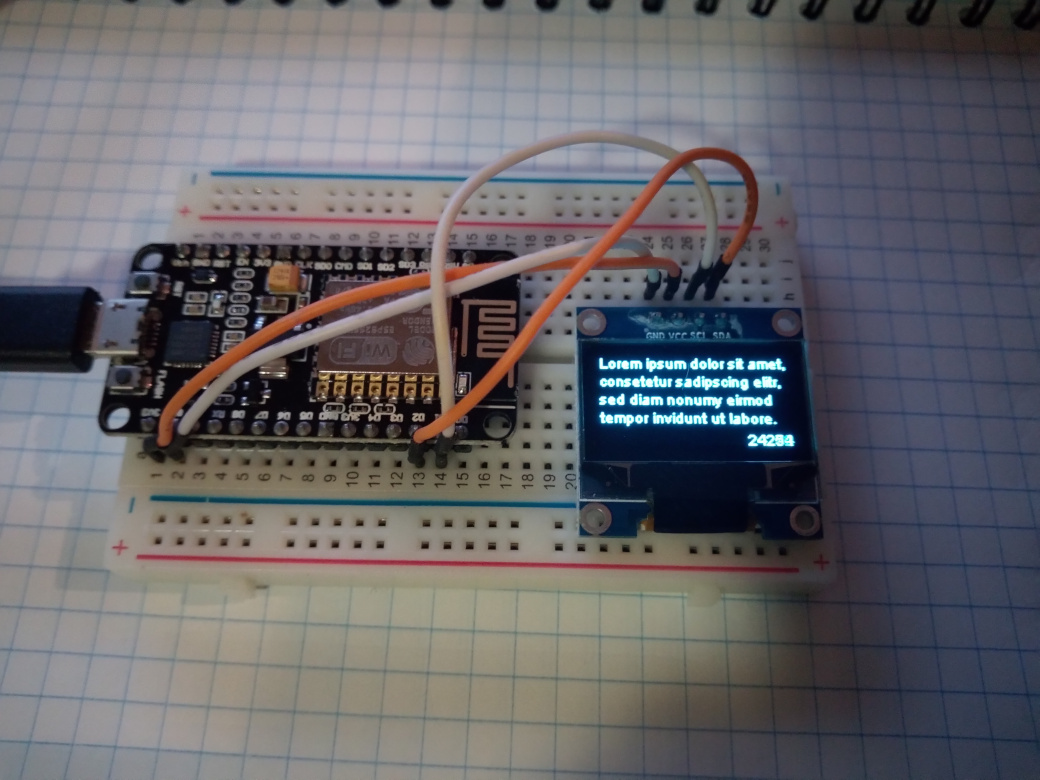

– Branchement :

Soit :

8/ Configuration de Arduino IDE pour la prise en compte de l’affichage OLED 0.96inch de Joy-It.

Lien :
https://electricdiylab.com/esp8266-nodemcu-and-0-96-oled-display/

[Sketch][Include Library][Manage Libraries…]
LIBRARY MANAGER : Filter your search… : SSD1306
– Pour : ESP8266 and ESP32 OLED driver for SSD1306 displays
Version : 4.4.0
[INSTALL]

Redémarrer l’Arduino IDE.

9/ Test.

[Examples][ESP8266 and ESP32 OLED driver for SSD1306 displays][SSD1306SimpleDemo]

Panel LED sous Arduino avec interface graphique en React et interface en ligne de commande Python

Avec l’aide technique de Vivian R, Thierry E, Michael P, Daniel D, Alexandre P, Rémy M et Samuel G

Code en Arduino et en Python3 :
https://github.com/HacklabIlard/PanelLed

Interface graphique en React :
https://github.com/rmondi/LED-panel-GUI
(Compatible avec la version : https://github.com/HacklabIlard/PanelLed/commit/ed46c1b2e192c5e5a02d6a5ee895d424bb4d08f9)

Boite en impression 3D :
https://www.thingiverse.com/thing:5920310

Geek project : Conception d’un panneau de LED

Pendant un week-end, 5 membres de l’ILArd ont commencé la conception d’un petit panneau de Led de dimension 10×10 leds. Ainsi Vivian était changé d’établir le design du panneau, tant dit que Michael conseillait Sam dans la soudure entre les différents bandes de led. Daniel devait, quand à lui, développer une petite application Arduino pour transmettre les informations pour allumer les leds. Les informations, en l’occurrence un dessin, étaient créés depuis l’application Web de Rémy.

Vous pouvez retrouver le code source pour allumer les LED ici :
https://github.com/HacklabIlard/PanelLed

On peut donc voir le H du Hacklab !
